Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Video Format: | 270Mbps SD-SDI, 1.485Gbps HD-SDI, 3Gbps 3G-SDI | Fiber Interface: | Simplex LC, SMF or MMF |
---|---|---|---|
Wavelength: | 1310nm / 1550nm | Data Interface: | Tally & RS485 |
Power Supply: | DC 5V, <5W | Dimensions: | 73 × 44 × 17 mm |
Menyoroti: | Konverter 3G/HD-SDI ke Serat,Reverse RS485 SDI ke Konverter Serat,Tally SDI ke Konverter Serat |

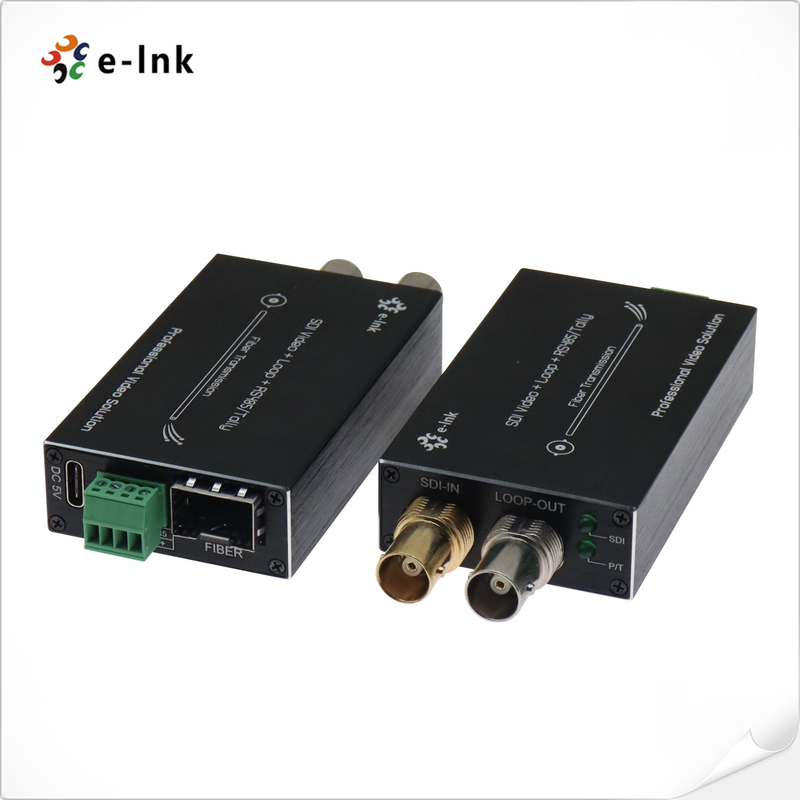

Konverter Fiber Mini 3G/HD-SDI dengan Tally Reverse RS485 Jangkauan 20km
Ikhtisar
Konverter Fiber Mini 3G/HD-SDI Seri LNK-M3G-1V memungkinkan kualitas tinggi,
transmisi video tak terkompresi melalui kabel serat optik jarak jauh. Mendukung
video 3G/HD-SDI 1-saluran dengan audio tersemat, Tally, dan kontrol RS485 terbalik,
menawarkan integrasi mulus dengan sistem kamera siaran profesional. Menampilkan
casing aluminium yang ringkas, toleransi suhu yang luas, dan pengoperasian plug-and-play,
ini memastikan kinerja yang andal untuk lingkungan studio, luar ruangan, dan produksi acara.
Fitur
Mendukung video 3G/HD-SDI 1-saluran dengan audio tersemat
Terintegrasi Tally & transmisi data RS485 terbalik
Jarak transmisi hingga 20km melalui konektor serat LC
Pemerataan kabel otomatis dan reclocking untuk sinyal yang stabil
Casing aluminium yang ringkas dengan rentang suhu yang luas (-20℃~+70℃)
Desain hot-swappable, plug-and-play untuk pemasangan yang mudah
Indeks Teknis
Antarmuka Optik Serat |
|
Antarmuka serat |
Simplex LC |
Jarak transmisi |
550m-20Km |
Panjang gelombang |
1310nm/1550nm |
Video |
|
Antarmuka video |
BNC |
Video impedansi input/output |
75Ω |
Tegangan input/output video |
Khas:1Vpp, Min 0.5Vpp, Maks 1.5Vpp |
Laju Bit Video |
Maks 3.2Gb/s |
Gain diferensial (10%~90% APL) |
<1% |
Dukungan format SDI |
625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC |
|
720p50, 720p59.94 |
|
1080i 23/24/30/50/59.94 |
|
1080P 23.98/24/30/50/60 |
|
Standar SDI video |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
SMPTE425M3Gb/s Pemetaan(3G-SDI) |
|
Antarmuka serial SMPTE424M 3Gb/s(3G-SDI) |
|
Data |
|
Antarmuka fisik |
Terminal sekrup standar industri |
Jenis data |
Tally & Reverse RS485 |
Dukungan Frekuensi/Laju |
Maks. 115200bps untuk RS422 Maks. 57600bps untuk RS485 |
BER |
<10ˉ9 |
Listrik |
|
Adaptor daya |
DC 5V |
Konsumsi daya |
<5W |
Indikator LED |
|
SDI |
Video SDI |
P/T |
Catu Daya |
Mekanik |
|
Dimensi (PxLxT) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Paket) |
Wdelapan |
75g (TX) 75g (RX) 450g (Paket) |
Casing |
Casing Aluminium |
Opsi Pemasangan |
Desktop |
Lingkungan |
|
Suhu Kerja |
-20℃~+70℃ |
Suhu Penyimpanan |
-40℃~+80℃ |
Kelembaban Kerja |
0~95% |
MTBF |
≥100000 jam |
Informasi Pemesanan
Aplikasi
Antarmuka & LED
