Konverter Serat 3G-SDI 4-SaluranKonverter Serat dengan RS485 & Tally
Konverter Serat 3G-SDI 4-SaluranIkhtisar Konverter Serat 4-Saluran 3G-SDI

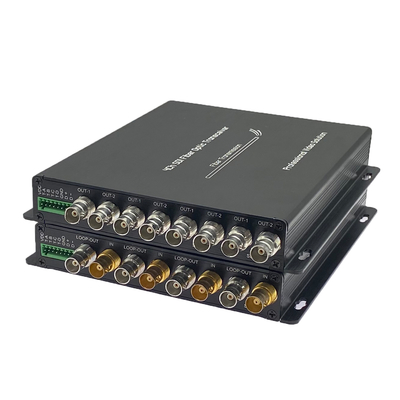

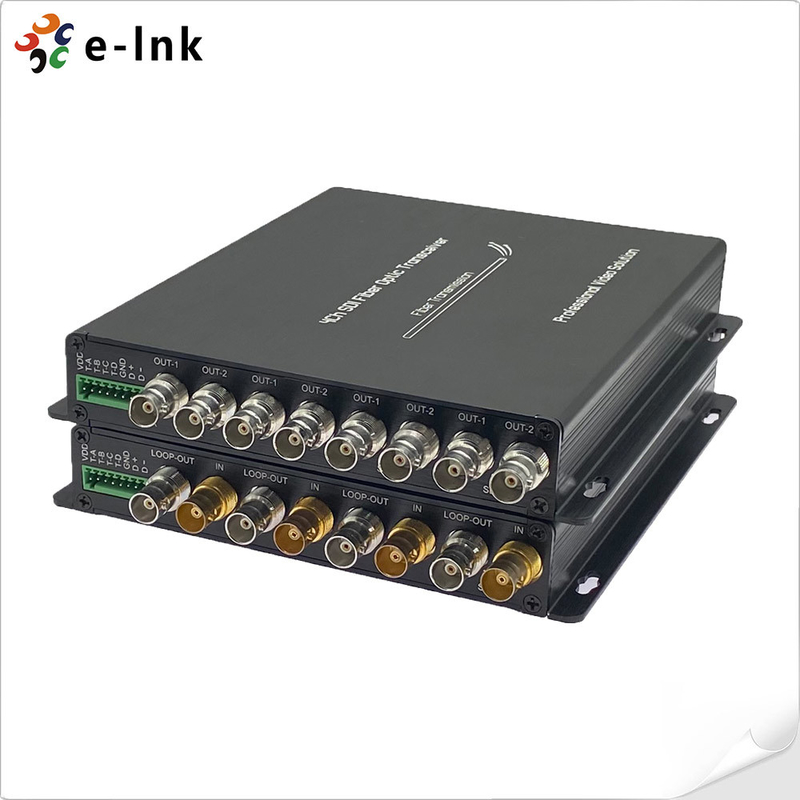

Seri LNK-3GSDI-4V1DT adalah ekstender serat optik HD/3G-SDI
empat saluran berkinerja tinggi yang mentransmisikan video berkualitas siaran yang tidak terkompresi (1080p), data RS485 dan sinyal tally melalui
kabel serat tunggal. Kit konverter 3G-SDI-ke-serat canggih ini mencakup pemancar dan penerima
dan mendukung output loop, tally empat saluran dan RS485 dua arah, memungkinkan integrasi yang mulus
ke dalam pengaturan siaran profesional. Berkat latensi ultra-rendah, bandwidth tinggi, dan integritas sinyal yang kuat,
ini adalah solusi ideal untuk produksi langsung dan penyiaran studio.
Fitur Konverter Serat 3G-SDI 4-Saluran
Seri LNK-3GSDI-4V1N menyajikan karakteristik
► Transmisi serat video 3G/HD-SDI 4-saluran, mendukung transmisi sinyal video jarak jauh berkualitas tinggi
► Pemerataan kabel otomatis memastikan integritas sinyal pada jarak jauh
► Fungsi reclocking otomatis, mendukung kecepatan 270Mbit/s, 1.48Gbit/s, dan 3Gbit/s
► Plug and play kompatibel dengan sistem kamera 3G/HD-SDI, mendukung output loopback 4 arah
► Jarak transmisi hingga 20 km (12,5 mil), dengan opsi jarak yang lebih jauh tersedia
► Mendukung indikasi tally 4 arah untuk kontrol pengalihan multi-kamera yang mudah
► Transmisi kelas siaran digital penuh, tidak terkompresi memastikan nol kehilangan gambar dan audio
► Mendukung 1 RS485 terbalik dan 4 saluran tally untuk memenuhi berbagai kebutuhan kontrol
► Rentang suhu kerja: -10℃~+55℃, dapat beradaptasi dengan berbagai lingkungan kerja
Indeks Teknis Konverter Serat 3G-SDI 4-Saluran
|
Input SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI dan Telecom/Datacom
|
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s
|
|
Jumlah input: 4
|
|
Kehilangan refleksi: >15DB
|
|
Keseimbangan: 0-150m @3Gb/s
|
|
Konektor: BNC
|
|
Optik
|
Saluran: 1
|
|
Tipe: mode tunggal
|
|
Jarak transmisi: 20km (Jarak lainnya Opsional)
|
|
Kehilangan refleksi: > 15dB
|
|
Dithering: < 0.2UI
|
|
Konektor: FC/UPC (SC, LC, ST opsional)
|
|
Output SDI
|
Jumlah output:4
|
|
Tingkat sinyal: 800mV nominal
|
|
Waktu naik/turun: indikasi 200ps
|
|
Overshoot: < 10% amplitudo
|
|
Kehilangan refleksi: >15dB
|
|
Dithering: < 0.2UI
|
|
Konektor: 75Ω BNC
|
|
Data
|
1Ch RS-485 (dupleks penuh/setengah) dan mendukung NRZ, RZI, dan Manchester
|
|
Maks. 57600bps untuk RS485
|
|
Konektor: Terminal sekrup standar industri
|
|
4Ch Tally: A, B , C, D
|
|
Indikasi daya dan lingkungan
|
Suhu pengoperasian: -10℃～＋55℃
|
|
Input Daya: 1A@12VDC
|
|
EMI/RFI: memenuhi FCC Part 15 Class A, standar EU EMC
|
|
Waktu rata-rata bebas masalah: >100000 jam
|
|
Format video SDI mendukung
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
Informasi Pemesanan Konverter Serat 3G-SDI 4-Saluran
|
LNK-HDSDI-4V1D4T
|
4-Ch Video HD-SDI dengan output Loop + 1Ch mundur RS485 + 4Ch Tally, SM 20km, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan
|
|
LNK-3GSDI-4V1D4T
|
4-Ch Video 3G-SDI dengan output Loop + mundur RS485 + 4Ch Tally, SM 20km, FC, termasuk 1 pemancar & 1 penerima, digunakan berpasangan
|
Aplikasi Konverter Serat 3G-SDI 4-Saluran
► Siaran acara langsung melalui serat
► Jaringan pengawasan berkinerja tinggi (bebas kesalahan) di Angkatan Darat atau keamanan;
► Sistem dinding video besar
► Sistem Pemantauan Lalu Lintas Cerdas
► Pemantauan Industri (Listrik, Kimia, Baja, Minyak, Kereta Api & dll)
► Pemantauan Militer (Gudang, Perbatasan, Penjaga, dll)
► Stadion (Untuk video HD LANGSUNG, transmisi audio)
Kebijakan Purna Jual dan Garansi
Ini terdiri dari layanan pelanggan online dan layanan pelanggan telepon,
menyediakan konsultasi produk, dukungan teknis jarak jauh, layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah menguji kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke tempat pembelian untuk mengganti jenis produk yang sama. Atau produk dengan kinerja yang sebanding.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Garansi: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, masa garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam lingkup penggantian dan pemeliharaan gratis]
1. Kerusakan yang disebabkan oleh pengoperasian dan pemeliharaan yang tidak sesuai dengan petunjuk dalam manual produk.
2. Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, masuknya air, dan kerusakan.
3. Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3. Perubahan yang tidak sah terhadap pengaturan yang melekat atau perbaikan tanpa izin perusahaan.
4. Produk di luar lingkup perawatan gratis.
5. Kerusakan yang disebabkan oleh transportasi, pemuatan, dan pembongkaran selama perbaikan yang dikirim oleh pelanggan.
6. Kode batang produk atau model pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7. Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur, dan kualitas.
