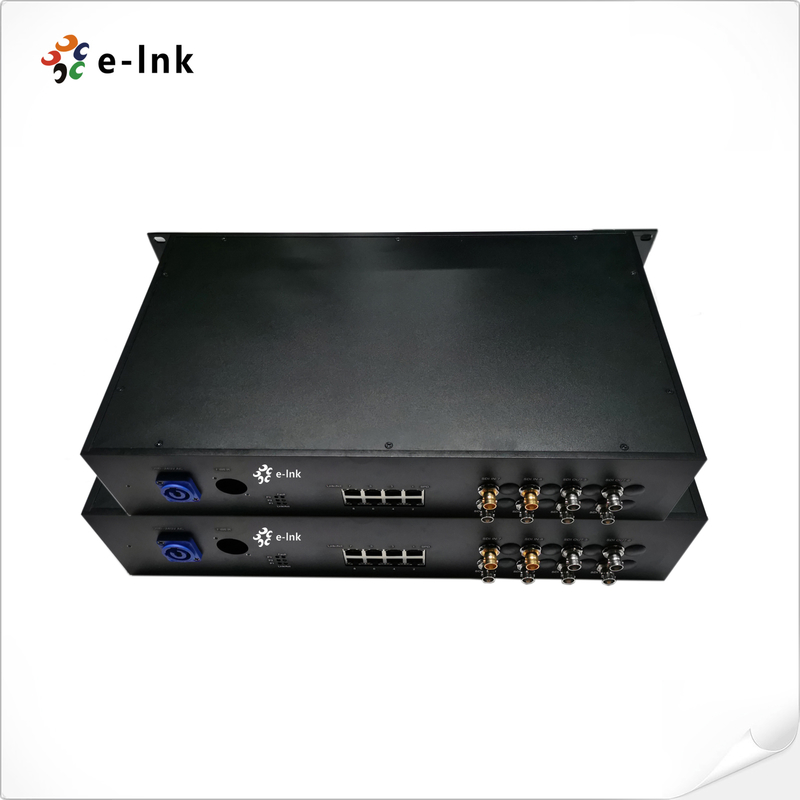

8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI Fiber Optic Extender
Ikhtisar Extender Fiber Optik 3G-SDI
The 8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI Fiber Optic Extender, Mode Tunggal, Serat Tunggal, 20KM, 19” 2U rack mount adalah sistem transmisi serat optik berkinerja tinggi yang menggabungkan
8 port Gigabit PoE (802.3af/at), 6 saluran 3G-SDI maju dan 2 saluran 3G-SDI mundur melalui
satu serat. Ia mengirimkan sinyal SDI (270 Mbps), HD-SDI (1.485 Gbps) dan 3G-SDI (2.97 Gbps)
berkualitas siaran, yang kebal terhadap gangguan elektromagnetik, memastikan operasi yang sangat andal. Ideal untuk pengawasan HD dan siaran langsung, ia memperluas transmisi hingga 20 km — jauh melampaui
kemampuan sistem koaksial tradisional. Port PoE penginderaan otomatis secara cerdas memberi daya pada perangkat yang kompatibel
dan dengan aman menghubungkan peralatan non-PoE.
Fitur Extender Fiber Optik 3G-SDI
Gigabit PoE 8-Saluran + 3G-SDI Maju 6-Saluran + Mundur 2-Saluran
- Transmisi 3G-SDI melalui satu serat
- Kompatibel dengan
- standar 3G-SDI, HD-SDI, SD-SDI, dan DVB-ASIMendukung bandwidth dari 19.4 Mb/s hingga 2.97 Gb/s
- Pemulihan jam yang sesuai dengan SMPTE 424M (2.97 Gb/s)
- Sepenuhnya mendukung standar transportasi video digital utama: SMPTE 424M, SMPTE 292M,
- S
- implex Sistem CWDM terintegrasi
- dengan modul SFP khusus untuk setiap jalur transmisiPemerataan kabel otomatis berdasarkan laju data yang terdeteksi
- Indikator LED untuk pemantauan status waktu nyata dari parameter penting
- Standar
- 19” 2U rackmount desain untuk integrasi yang mudahIndeks Teknis Extender Fiber Optik 3G-SDI
Antarmuka Optik Serat
|
Antarmuka serat
|
|
S
|
implex LStatus TautanJarak transmisi
|
|
20Km
|
Panjang gelombang
|
|
1310nm/1550nm
|
Video
|
|
impedansi input/output
|
|
BNC
|
Video
|
|
impedansi input/output 75Ω
|
Tegangan input/output video
|
|
Khas:1Vpp,
|
Min 0.5Vpp, Maks 1.5Vpp Laju Bit Video
|
|
Maks 3.2Gb/s
|
Keuntungan diferensial (10%
|
|
～90% APL)<1%
|
Standar SDI video
|
|
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI)
|
Pemetaan SMPTE425M3Gb/s(3G-SDI)
|
|
Antarmuka serial SMPTE424M 3Gb/s(3G-SDI)
|
|
Input Video
|
|
6 Saluran 3G-SDI
|
V
|
|
ideo Output2 Saluran 3G-SDI
|
Ethernet
|
|
Standar
|
|
IEEE802.3 10Base-T
|
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
Power over Ethernet
|
|
IEEE 802.3af: PoE 48V DC, maks. 15.4 watt, 350mA
|
IEEE 802.3at: PoE 48~56V DC, maks. 30 watt, 650mA
Penugasan Pin Daya: 4/5(+), 7/8(-)
Laju Data
|
|
10/100
|
/1000MpbsKonektor
|
|
8
|
x RJ45 Daya Maks. per Port
|
|
RJ45
|
Port 1 ~ Port 8 (30W Maks per port)Listrik
|
|
Input Daya
|
|
2
|
040VACKonsumsi daya
|
|
<15W
|
Indikator LED
|
|
PWR
|
|
Catu Daya
|
SDI 1~8
|
|
Sinyal 3G-SDI
|
A
|
|
CTR
|
Sinyal Ethernet RJ45LI
|
|
NKL
|
Status TautanMekanik
|
|
Ukuran
|
|
Rak 19” 2U
|
W
|
|
eight11.5
|
KG/pasanganCasing
|
|
Casing Logam
|
Opsi Pemasangan
|
|
Rak-mount
|
Lingkungan
|
|
Suhu Kerja
|
|
-
|
20℃+870℃Kelembaban Kerja
|
|
-40
|
℃～+80℃Kelembaban Kerja
|
|
0~95%
|
Informasi Pemesanan Extender Fiber Optik 3G/HD/SD-SDI
|
Model
|
Deskripsi
|
LNK-3GSDI-6FV2BV8GP
|
|
8Ch Gigabit PoE + 6Ch Forward 3G-SDI + 2Ch Backward 3G-SDI Fiber Optic Extender, Mode Tunggal, Serat Tunggal, 20KM, 19” 2U rack mount
|
Aplikasi Extender Fiber Optik 3G/HD/SD-SDI
|
Kebijakan Purna Jual dan Garansi
Itu terdiri dari
layanan pelanggan online dan layanan pelanggan telepon, menyediakan konsultasi produk,dukungan teknis jarak jauh
, layanan pemeliharaan dan penerimaan.Kebijakan Layanan
: Penggantian tiga bulan dan garansi tiga tahun.Penggantian
: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah menguji kegagalan produkoleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke tempat pembelian untuk mengganti jenis produk yang sama. Atau produk dengan kinerja yang sebanding.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Garansi
: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, masa garansi gratis perusahaan kami adalah 1 tahun.[Keadaan berikut tidak termasuk dalam lingkup penggantian dan pemeliharaan gratis]
1. Kerusakan yang disebabkan oleh pengoperasian dan pemeliharaan yang tidak sesuai dengan petunjuk dalam manual produk.
2. Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, masuknya air, dan kerusakan.
3. Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3. Perubahan pengaturan inheren atau perbaikan tanpa izin perusahaan.
4. Produk di luar lingkup perawatan gratis.
5. Kerusakan yang disebabkan oleh transportasi, pemuatan dan pembongkaran selama perbaikan yang dikirim oleh pelanggan.
6. Kode batang produk atau model pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7. Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur, dan kualitas.
