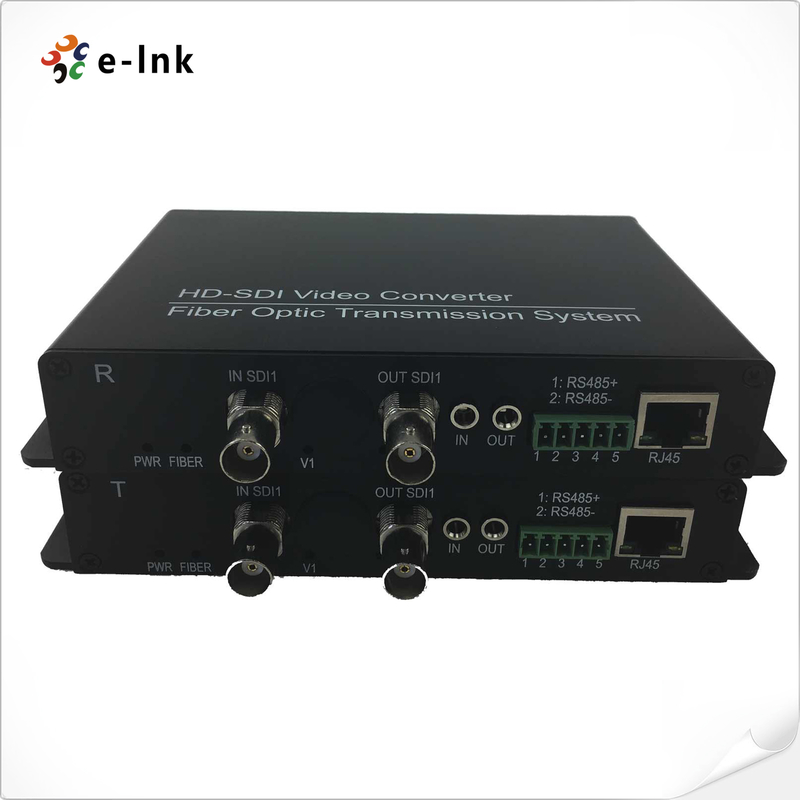

SD/HD/3G-SDI +RS485/RS422/RS232 Data + 10/100M Ethernet lebihKonverter Serat
3G-SDI Fiber Optic Extender Ringkasan
E-LinkSDI/HD/3G Video Digital Optical Convertermenggunakan teknologi serat gigabit digital sepenuhnya
untuk mengirimkan sinyal SDI yang tidak dikompresi dan tidak dienkripsi (dengan pilihan audio tertanam)
Ideal untuk penyiaran, pengawasan, dan pemantauan.
dan pemantauan industri, ia memastikan distorsi nol dan kualitas ultra HD dengan kinerja yang stabil
dan indikator status LED untuk pemantauan real-time.Kontrol RS485, konverter menawarkan
integrasi yang fleksibel dengan sistem lalu lintas, keamanan militer, siaran langsung dan AV stadion.
Fitur utama termasuk stabilitas tinggi, operasi plug-and-play dan keandalan kelas industri yang kokoh.
Fitur Extender Serat Optik 3G-SDI
-
Mendukung rentang panjang gelombang 1310 nm, 1550 nm, dan 16 panjang gelombang CWDM
-
sesuai dengan ITU-T G.694.2
-
Equalization kabel otomatis untuk semua kecepatan data di bawah 3,2 Gb/s (Belden 1694A)
-
Indikator status LED untuk pemantauan kondisi operasi secara real time
-
Mendukung regenerasi video untuk mempertahankan kualitas sinyal yang tinggi
-
Dukungan transceiver SFP hot-plug-in untuk penyebaran fleksibel
-
Tingkat operasi maksimum hingga 3,2 Gb/s
-
Pemulihan jam yang sesuai dengan SMPTE 292M (2.97 Gb/s)
-
Desain plug-and-play untuk mengirimkan video digital SD-SDI, HD-SDI, dan 3G-SDI
-
antarmuka di atas serat tunggal
-
Format video SDI yang kompatibel:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Indeks teknis extender serat optik 3G-SDI
|
SeratOptik dalamPembahasan:
|
|
|
Antarmuka serat
|
simpleksLC
|
|
Jarak transmisi
|
550m-120Km(tergantung pada SFP transceiver)
|
|
Panjang gelombang
|
1310 nm /1550 nm(tergantung pada SFP transceiver)
|
|
Video
|
|
|
Antarmuka video
|
BNC
|
|
Input/output videoAndat impedansi
|
75Oh
|
|
Tegangan input/output video
|
Tipikal:1Vpp,Min 0.5Vpp,Max 1.5Vpp
|
|
Video Bit Rate
|
Max 3.2Gb/s
|
|
Peningkatan diferensial (10%️90% APL)
|
< 1%
|
|
Standar SDI video
|
270Mbps ((SD-SDI), 1.485Gbps/M ((HD-SDI)
SMPTE425M3Gb/s Pemetaan ((3G-SDI)
SMPTE424M 3Gb/s serial interface ((3G-SDI)
|
|
Data
|
|
|
Antarmuka fisik
|
Terminal sekrup standar industri
|
|
Jenis data
|
RS485/RS422/RS232/Manchester
|
|
Dukungan frekuensi/tingkat
|
0 ~ 400K bps
|
|
Ethernet
|
|
|
Pelabuhan
|
10/100 Base-T, konektor RJ-45
|
|
Modus kerja
|
Full duplex/half duplex
|
|
Tingkat Data
|
10 Mbps & 100 Mbps Ethernet (Auto Adaptive)
|
|
Sumber Daya
|
|
|
Adaptor daya
|
AC 100-240V sampai DC 5V 2A
|
|
Konsumsi daya
|
<3W
|
|
Dimensi Ukuran
|
166*28*105MM
|
|
Berat pengiriman
|
1.1kg/pasangan
|
|
(termasuk adaptor daya eksternal & kotak paket)
|
|
Lingkungan
|
|
|
Bekerja Tsuhu
|
- 40°C +80°C
|
|
PenyimpananSuhu
|
- 40°C +85°C
|
|
Bekerja Kelembaban
|
0~95%
|
|
MTBF
|
≥100000 jam
|
Aplikasi 3G/HD/SD-SDI Fiber Optic Extender
Kebijakan Pasca Penjualan dan Jaminan
Hal ini terdiri darilayanan pelanggan onlinedanlayanan pelanggan telepon, memberikankonsultasi produk,
dukungan teknis jarak jauh,Layanan pemeliharaan dan penerimaan.
Kebijakan Layanan: Penggantian tiga bulan dan garansi tiga tahun.
Penggantian: Dalam waktu tiga bulan setelah membeli serangkaian produk, setelah pengujian kegagalan produk
oleh teknisi dan kerusakan buatan manusia yang disebabkan oleh bencana non-alam, pembeli dapat langsung
pergi ke titik pembelian untuk mengganti jenis produk yang sama.
Jika tidak ada masalah dalam pengujian produk, sampel asli akan dikembalikan.
Jaminan: Kerusakan buatan manusia yang disebabkan oleh bencana non-alam, periode garansi gratis perusahaan kami adalah 1 tahun.
[Keadaan berikut tidak termasuk dalam ruang lingkup penggantian dan pemeliharaan gratis]
1Kerusakan yang disebabkan oleh operasi dan pemeliharaan yang tidak sesuai dengan instruksi dalam manual produk.
2Kerusakan yang disebabkan oleh faktor manusia, seperti input tegangan yang tidak tepat, asupan air dan patah.
3Kerusakan pada produk yang disebabkan oleh bencana alam, seperti petir, gempa bumi, kebakaran, dll.
3Perubahan yang tidak sah dari pengaturan atau perbaikan tanpa izin perusahaan.
4Produk di luar ruang lingkup pemeliharaan gratis.
5Kerusakan yang disebabkan oleh transportasi, pemuatan dan pengungkapan selama perbaikan yang dikirim oleh pelanggan.
6.Kode bar atau model produk pada kartu garansi produk tidak sesuai dengan produk itu sendiri.
7Kegagalan atau kerusakan yang disebabkan oleh masalah non-produk lainnya seperti desain, teknologi, manufaktur dan kualitas.
