Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kata kunci: | Modul SFP serat optik | Kecepatan Data: | Ethernet 40Gbps |
---|---|---|---|
Penyambung: | Konektor LC Dupleks | Panjang gelombang: | 1310nm |
Jarak Transmisi: | 2km | Desain MUX DEMUX: | 4 jalur CWDM |
Cahaya Tinggi: | Duplex LC 40G QSFP Transceiver,SMF 40G QSFP Transceiver,modul serat optik 2KM |

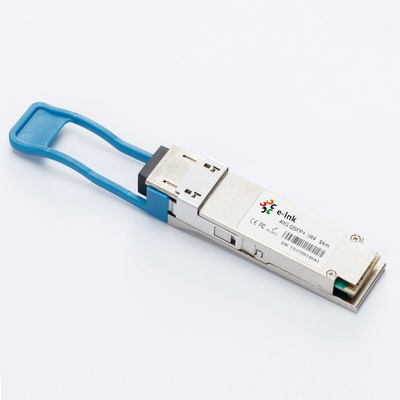

Modul Serat Optik 40G QSFP Transceiver Single Mode Duplex LC Connector 2KM
40G QSFP + Transceiver Keuntungan
4 saluran dupleks penuh independen
input TX dan RX output CDR retime
I/O listrik yang kompatibel dengan CML
Konektor optik MTP/MPO
Fungsi diagnostik digital bawaan
Karakteristik listrik(TOP = 0 hingga 70 °C, VCC= 3.13ke 3.47volt)
Parameter |
Simbol |
min |
Ketik |
Maks |
Satuan |
Catatan |
Kecepatan Data per Saluran |
|
- |
10.3125 |
11.2 |
Gbps |
|
Konsumsi daya |
|
- |
2.5 |
3.5 |
W |
|
Arus suplai |
Icc |
|
0,75 |
1.0 |
SEBUAH |
|
Kontrol I/O Tegangan-Tinggi |
VIH |
2.0 |
|
Vcc |
V |
|
Kontrol I/O Tegangan-Rendah |
VIL |
0 |
|
0,7 |
V |
|
Kemiringan Antar Saluran |
TSK |
|
|
150 |
Ps |
|
Durasi atur ulang |
|
|
10 |
|
Kita |
|
RESETL De-assert waktu |
|
|
|
100 |
MS |
|
Power On Time |
|
|
|
100 |
MS |
|
Pemancar |
||||||
Toleransi Tegangan Output Berakhir Tunggal |
|
0,3 |
|
4 |
V |
1 |
Toleransi Tegangan mode umum |
|
15 |
|
|
mV |
|
Mengirimkan Tegangan Diff Input |
VI |
150 |
|
1200 |
mV |
|
Transmit Input Diff Impedance |
ZIN |
85 |
100 |
115 |
|
|
Data Dependent Input Jitter |
DDJ |
|
0,3 |
|
UI |
|
Penerima |
||||||
Toleransi Tegangan Output Berakhir Tunggal |
|
0,3 |
|
4 |
V |
|
Tegangan Diff Output Rx |
Vo |
370 |
600 |
950 |
mV |
|
Tegangan Naik dan Turun Output Rx |
Tr/Tf |
|
|
35 |
ps |
1 |
Total Jitter |
TJ |
|
0,3 |
|
UI |
Ringkasan
Panjang gelombang pusat dari 4 saluran CWDM adalah 1271, 1291, 1311 dan 1331nm sebagai anggota dari kisi panjang gelombang CWDM yang didefinisikan dalam ITU-T G694.2.Ini berisi konektor LC dupleks untuk antarmuka optik dan konektor 38-pin untuk antarmuka listrik.Untuk meminimalkan dispersi optik dalam sistem jarak jauh, serat mode tunggal (SMF) harus diterapkan dalam modul ini.
DisebuahgAntarmuka Pemantauan nostik
Fungsi pemantauan diagnostik digital tersedia di semua QSFP+ LR4.Sebuah antarmuka serial 2-kawat menyediakan pengguna untuk kontak dengan modul.Struktur memori ditampilkan secara mengalir.Ruang memori diatur menjadi satu halaman bawah, ruang alamat 128 byte dan beberapa halaman ruang alamat atas.Struktur ini memungkinkan akses tepat waktu ke alamat di halaman bawah, seperti Bendera dan Monitor Interupsi.Entri waktu kritis waktu yang lebih sedikit, seperti informasi ID serial dan pengaturan ambang, tersedia dengan fungsi Pilih Halaman.Alamat antarmuka yang digunakan adalah A0xh dan terutama digunakan untuk data penting waktu seperti penanganan interupsi untuk memungkinkan pembacaan satu kali untuk semua data yang terkait dengan situasi interupsi.Setelah interupsi, IntL telah ditegaskan, tuan rumah dapat membaca bidang bendera untuk menentukan saluran dan jenis bendera yang terpengaruh.
Diagram Blok Pemancar
Tugas Pin
meminta informasi
Nomor Bagian |
Keterangan |
LNK-QSFP-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
